GstarCAD 선 가중치(두께, 굵기) 변경하는 방법

< CAD 선 가중치 변경하는 방법 >

도면을 작성하다 보면 선의 가중치를 변경할 때가 있다. 단순히 선의 색상을 변경하는 것만으로는 다른 객체와 구분 짓기 어려울 때가 있는데 선의 가중치를 변경하면 도면을 확대, 축소해도 눈에 확 들어온다. 이번에는 선의 가중치를 변경하는 방법과 변경된 선 가중치가 도면에 반영(표시) 되게 하는 방법을 알아보겠다.

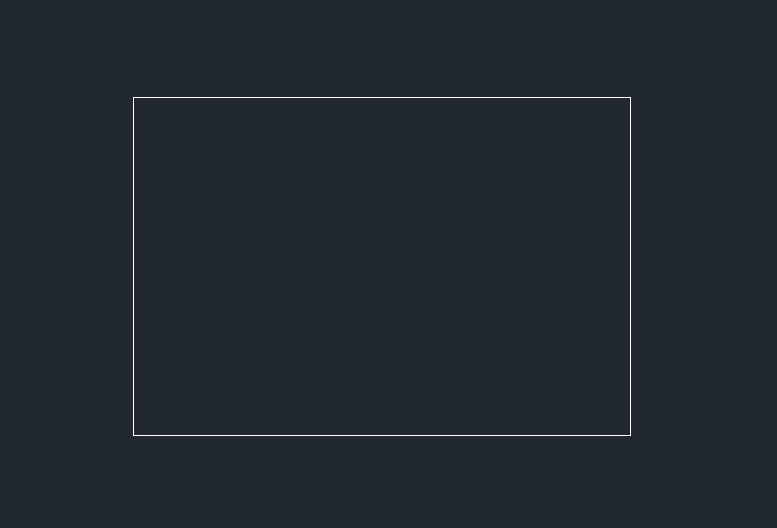

< 사각형 >

도면 영역에 사각형이 위와 같은 사각형이 그려져 있다고 하자. 필자는 이 사각형의 선 두께(가중치)를 변경해보려고 한다.

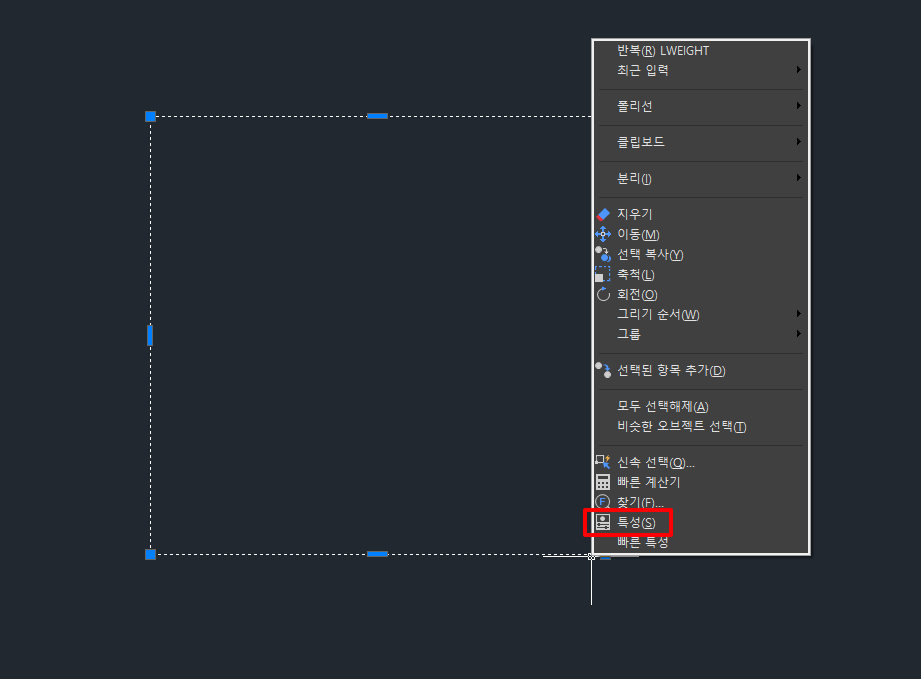

< 특성 창 실행 >

먼저 사각형을 클릭한 후에 Ctrl + 1을 누른다. 또는 사각형을 클릭하고 나서 마우스 오른쪽 버튼을 누르고 드롭다운 메뉴에서 '특성(S)'을 클릭한다.

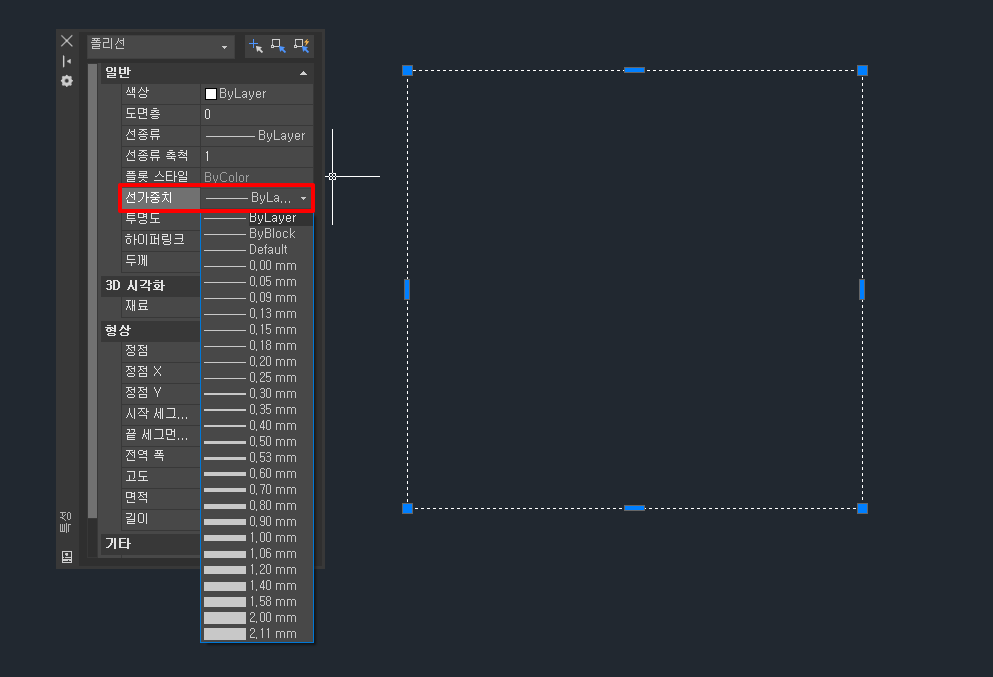

< 사각형 선 가중치 변경 >

특성 창이 실행되었다면 '선가중치'라고 적혀있는 부분에 있는 화살표를 누른다. 그러면 변경 가능한 선 가중치 목록이 나타난다. 여기서 필자는 가장 큰 가중치인 2.11mm로 설정했다.

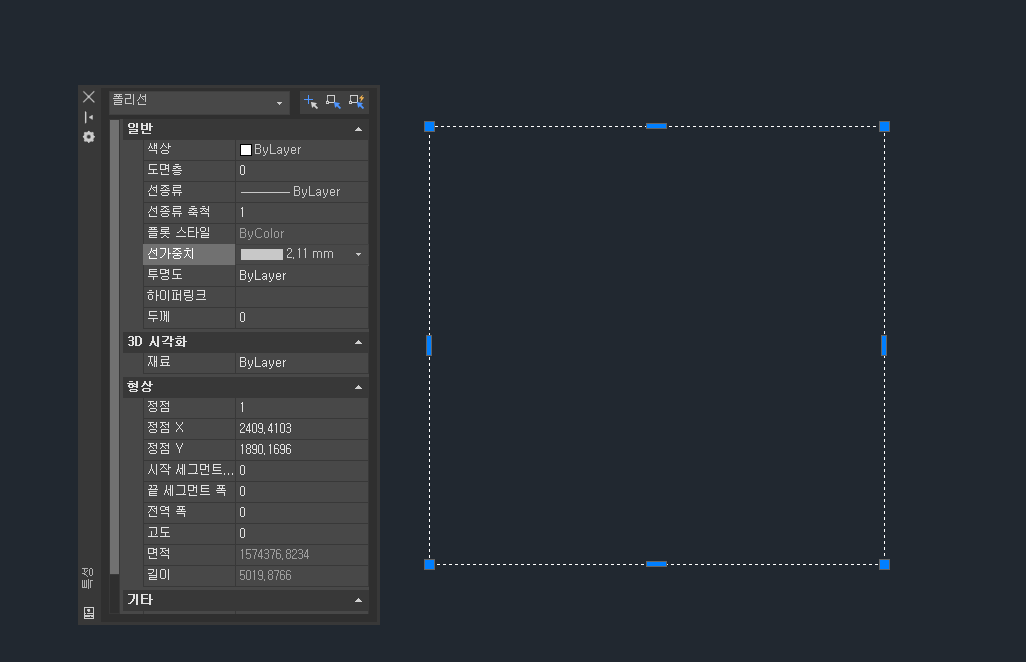

< 선 가중치가 변경되었으나 표시되지 않는 모습 >

선 가중치를 2.11mm로 변경하였으나 이상하게 사각형의 선 두께는 변경 전과 다를 것이 없다. 이는 선 가중치를 오로지 기본 값으로만 볼 수 있게끔 설정되어 있기 때문이다.

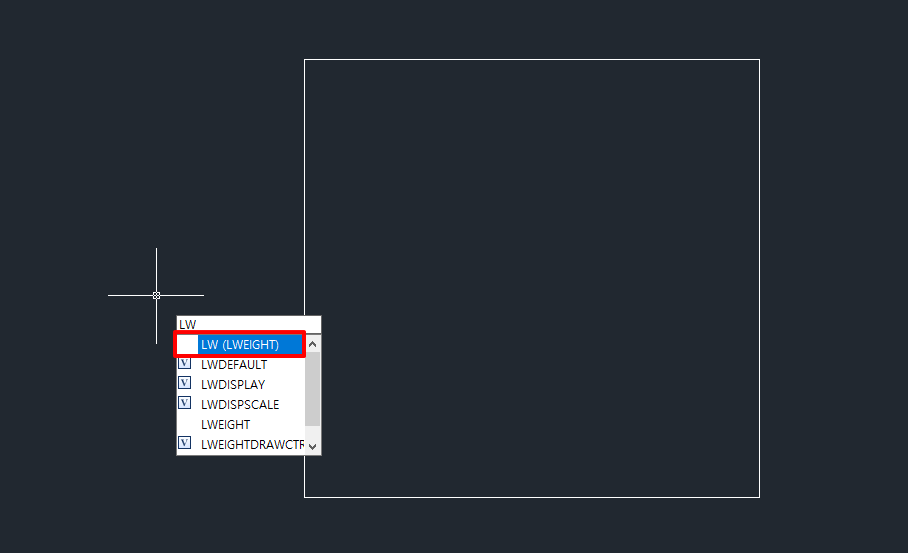

< LWEIGHT 명령어 입력 >

LWEIGHT 명령어를 입력하여 선가중치 설정 창을 실행시킨다.

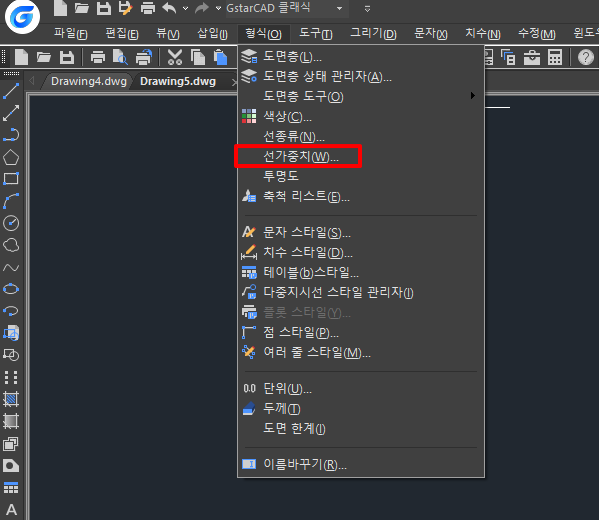

< 클래식 작업공간에서 메뉴 위치 >

클래식 작업공간에서 툴바를 활용해 선가중치 설정 창을 실행시키는 방법은 위의 화면을 참고한다. 상단의 형식(O)을 누르고 선가중치(W)를 누르면 된다.

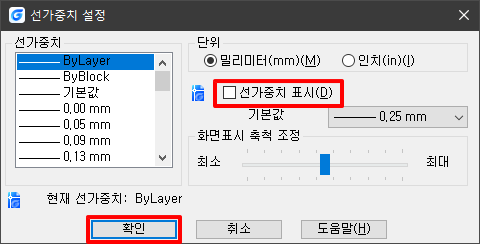

< 선가중치 설정 창 >

위와 같이 선가중치 설정 창이 실행되면 선가중치 표시(D)에 체크하고 하단의 확인 버튼을 누른다.

< 선 가중치가 표시된 모습 >

그러고 나면 위와 같이 선 가중치가 표시된 모습을 확인할 수 있다.
