GstarCAD 하나의 도면을 분할 화면으로 보기(뷰포트)

< CAD 분할 화면으로 보기 >

CAD를 사용하다 보면 도면 영역이 너무나도 넓은 탓에 수정하기 어려울 때가 있다. 그럴 때 활용할 수 있는 방법이 하나의 파일을 분할 화면으로 보는 방법이다.

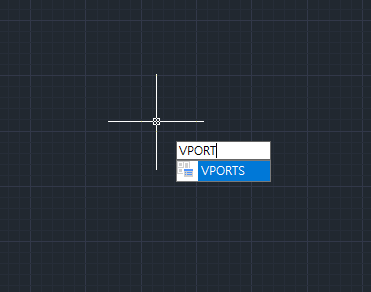

< 뷰포트 창 실행 명령어 >

VPORTS라는 명령어는 뷰포트 창을 실행시키는 명령어다. 뷰포트 창에서는 화면을 어떻게 분할할 것인지 선택할 수 있다.

< GstarCAD 클래식 작업공간에서 위치 >

GstarCAD 클래식 작업공간에서 뷰포트 창을 실행시키기 위해서는 상단의 뷰(V) 메뉴를 클릭하고 뷰포트(V)를 클릭한다. 그리고 드롭다운 메뉴에서 명명된 뷰포트(N)를 클릭하면 된다.

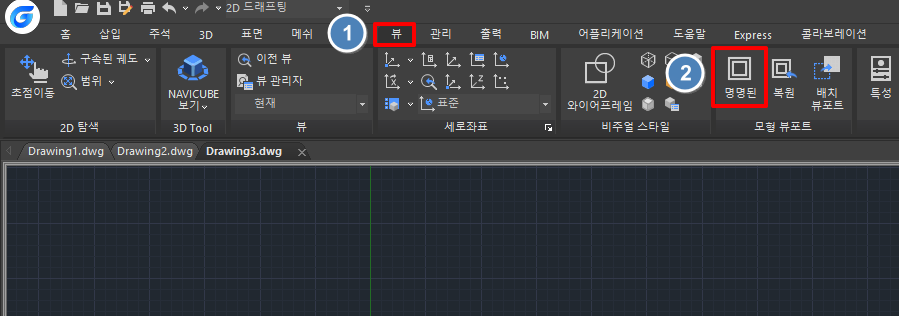

< 2D 드래프팅 작업공간에서 위치 >

2D 드래프팅 작업공간에서 뷰포트 창을 실행시키는 방법은 위와 같다. 상단에서 뷰 메뉴를 클릭하고 모형 뷰포트 영역에서 '명명된'이라고 적혀있는 버튼을 클릭한다.

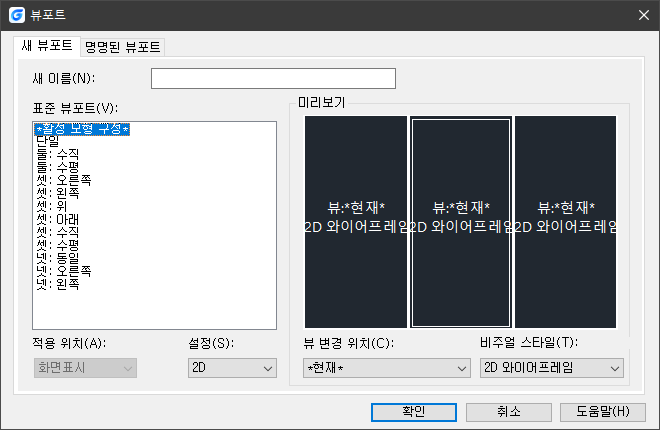

< 뷰포트 창 >

뷰포트 창이 실행된 모습이다. 여기서는 분할화면을 어떻게 구성할 것인지 선택할 수 있다. *활성 모형 구성*이라고 적혀있는 뷰포트는 현재 본인이 보고 있는 화면 구성이다. 뷰포트 별 미리 보기가 제공되므로 어떤 화면 구성이 본인이 원하는 스타일인지 보고 선택하면 된다.

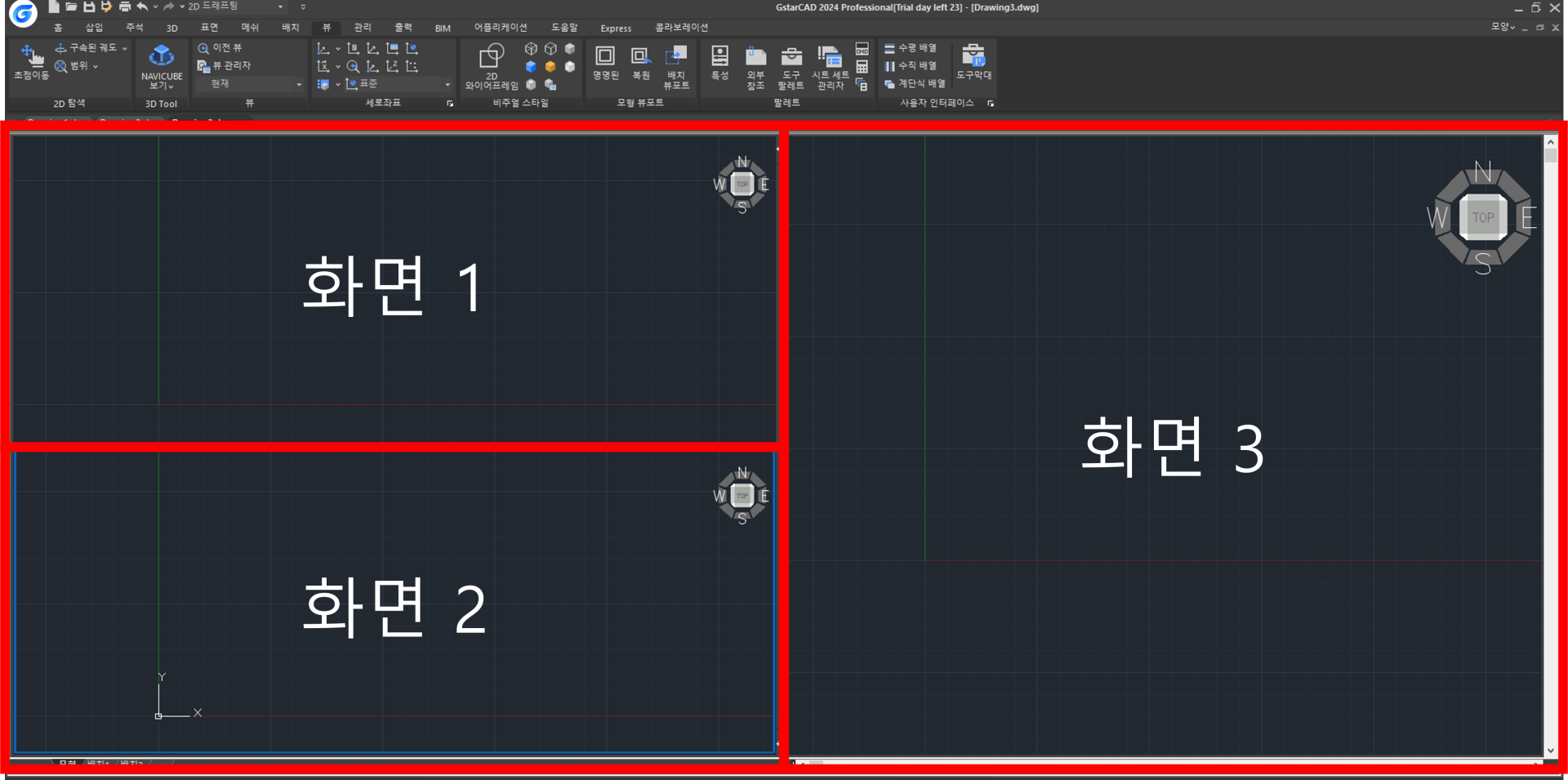

< 분할화면 적용 결과 >

분할화면을 적용한 결과는 위와 같다. 하나의 CAD 파일이지만 위와 같이 3개의 화면으로 나누어 볼 수 있다. 도면 영역이 매우 넓은 경우에는 위와 같이 뷰포트를 활용하여 여러 개의 화면으로 작업하면 보다 효율성을 높일 수 있을 것이다.
