GstarCAD 빠르게 치수 작성하는 방법(명령어 변경 포함)

by 깡타의 컴맹인생 2024. 8. 10.
반응형

CAD 빠르게 치수 작성하는 방법
< CAD 빠르게 치수 작성하는 방법 >

CAD를 사용하다 보면 가장 많이 사용하는 기능 중 하나가 선형 치수(DIMLINEAR)라고 생각한다. 하지만 처음 CAD를 사용하는 사람이라면 명령어를 입력하기 번거롭고 버튼을 눌러 치수를 기입하자니 또 불편한 적이 있을 것이다. 오늘은 선형 치수를 작성할 수 있는 방법들에 대해 알아보도록 하겠다.


1순위. 단축키 지정이 가능한 마우스 사용

로지텍(Logitech) 마우스
< 로지텍(Logitech) 마우스 >

장비를 구매할 비용이 있다면 버튼이 여러 개 있는 마우스를 구입하고 사용자 단축키를 지정하여 사용하는 것이 가장 빠른 방법이다.


2순위. 명령어 변경 후 실행(DLI → DD)

필자가 사용하는 방식이다. 명령어를 직접 변경하여 사용하면 시간을 절약할 수 있다.

관리 메뉴 클릭

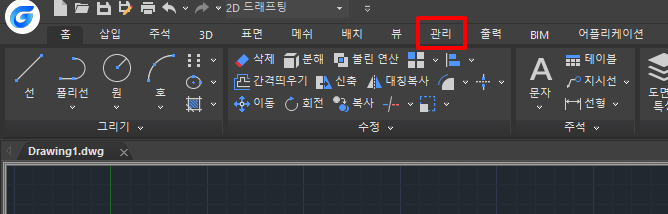

< 관리 메뉴 클릭 >

명령어를 변경하기 위해서 먼저 상단의 관리 메뉴를 클릭한다.

명령어별칭 메뉴 클릭

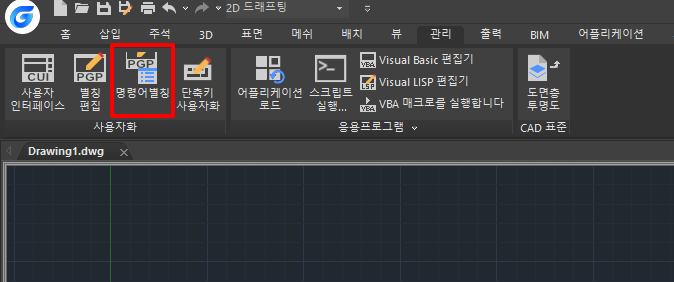

< 명령어별칭 메뉴 클릭 >

여기서 명령어별칭 메뉴를 클릭한다. 명령어의 별칭을 수정할 수 있는 기능이다.

GstarCAD 명령어별칭 창GstarCAD 명령어별칭 창

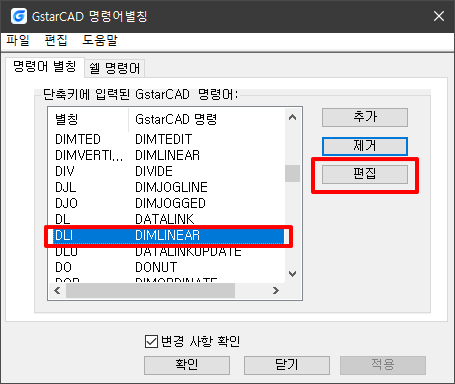

< GstarCAD 명령어별칭 창 >

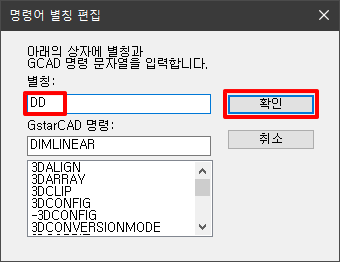

그러고 나면 GstarCAD 명령어별칭 창이 나타난다. 이 창에서는 현재 GstarCAD에서 사용되는 모든 명령어에 대한 정보가 들어있다. 여기서 선형 치수 명령어(DLI)를 찾는다. 해당 명령어를 선택하고 우측의 편집 버튼을 클릭한다. 그리고 별칭을 본인이 원하는 대로 변경한다. 별칭을 변경할 때 주의할 점은 다른 명령어와 중복되지 않아야 한다는 것이다. 필자 같은 경우에는 'DD'로 사용 중이며 기존 별칭인 'DLI' 보다 훨씬 만족하면서 사용 중이다. 별칭을 수정했다면 우측의 확인 버튼을 누른다.

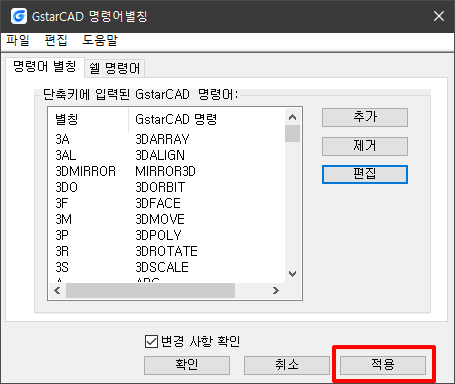

명령어별칭 수정 내용 적용
< 명령어별칭 수정 내용 적용 >

그리고 GstarCAD 명령어별칭 창에서 적용 버튼을 누른다.

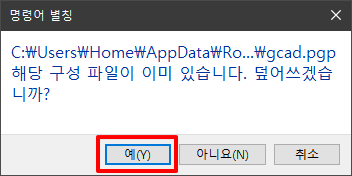

명령어 별칭 수정 관련 메시지명령어 별칭 수정 관련 메시지

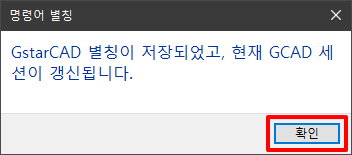

< 명령어 별칭 수정 관련 메시지 >

수정된 내용을 적용하려고 하면 구성 파일에 덮어쓸 것인지 묻는 메시지 창이 나타난다. 예(Y) 버튼을 누른다. 그리고 갱신되었다는 창이 나타나면 확인 버튼을 누른다.

선형 치수 명령어가 수정된 모습
< 선형 치수 명령어가 수정된 모습 >

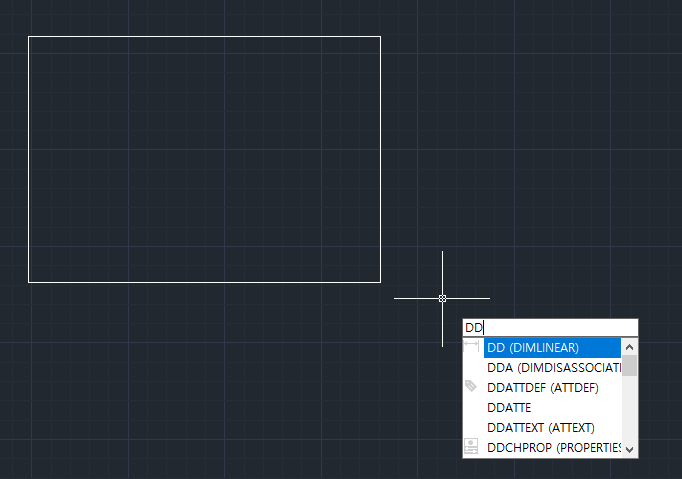

그러고 나면 위와 같이 선형 치수 명령어가 변경된 것을 알 수 있다. 기존 설정값인 DLI에서 DD로 변경되었다. 키를 입력할 때 소요되는 시간이 훨씬 절약되었다. DD라는 명령어가 마음에 들지 않는다면 본인이 마음에 드는 다른 명령어로 변경해도 된다.


3순위. 명령어 실행(DLI)

선형 치수 명령어 DLI 입력

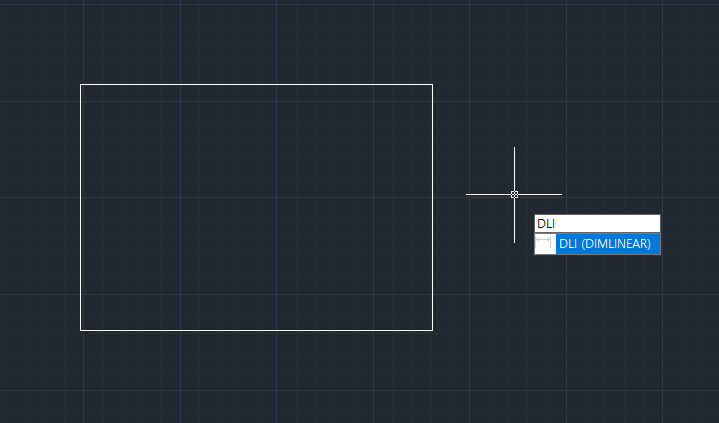

< 선형 치수 명령어 DLI 입력 >

명령어 창에 DLI라고 입력하여 선형 치수를 작성하는 방법이다. DLI는 아무런 설정값을 변경하지 않았을 때 선형 치수를 작성할 수 있는 명령어다. 메뉴를 클릭하는 방법보다는 시간이 절약된다. 다만 명령어 키들이 한 곳에 몰려있지 않아 DLI라고 입력하는데 시간이 소요된다.


4순위. 선형 치수 메뉴 선택

직접 메뉴에서 선형 치수를 찾아 클릭하는 방법이다. 명령어가 생각나지 않을 때 사용할 수 있다. 하지만 명령어를 입력하여 선형 치수를 작성하는 것보다 시간이 많이 소요될 때가 있다.

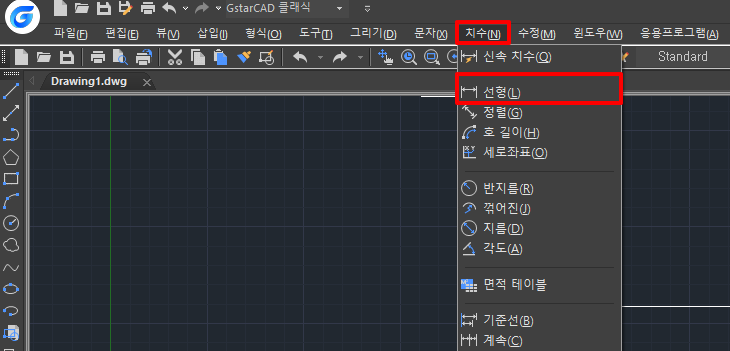

클래식 모드 선형 치수 메뉴 위치
< 클래식 모드 선형 치수 메뉴 위치 >

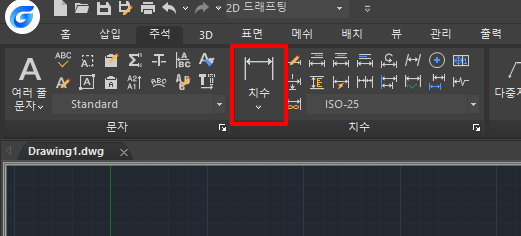

리본 메뉴 선형 치수 메뉴 위치
< 리본 메뉴 선형 치수 메뉴 위치 >
