GstarCAD 블록 내부 편집하는 방법(다른 객체 보면서 편집하기)

< CAD 블록 내부 편집하는 방법 >

CAD를 사용하다 보면 블록을 사용할 때가 많은데 편집해야 할 때가 많다. 보통 블록을 편집하려고 하면 블록 편집기에서 블록만 확인하면서 편집한다. 하지만 이 방식은 다른 객체들을 참조하면서 수정할 수 없기 때문에 불편할 때가 있다. 이번에는 블록 편집기가 아닌 블록 내부 편집 기능을 활용해 다른 객체들을 참조하면서 블록을 편집하는 방법에 대하여 알아보겠다.

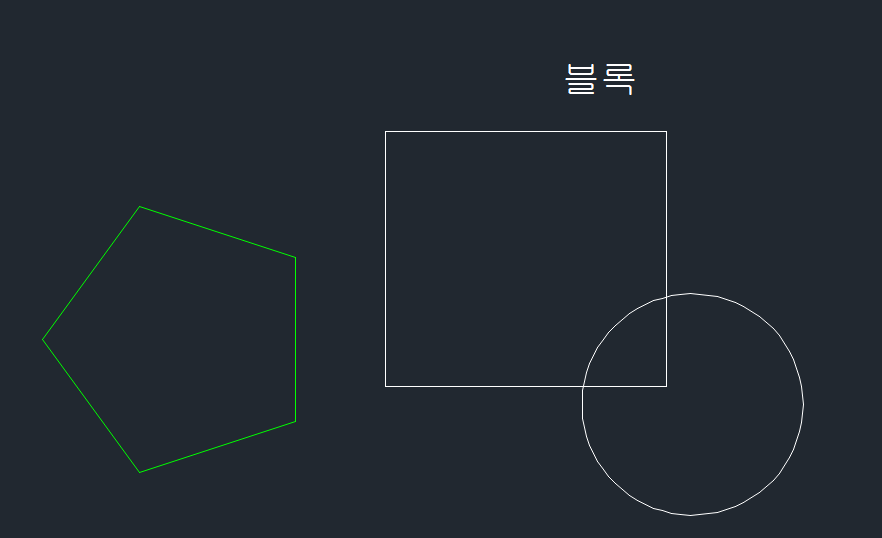

< 샘플 객체 >

위와 같이 도면 영역에 초록색 오각형 객체와 사각형과 원형으로 이루어진 블록 객체가 있다. 필자는 이 상황에서 초록색 오각형 객체를 참고하면서 블록을 편집하고 싶다.

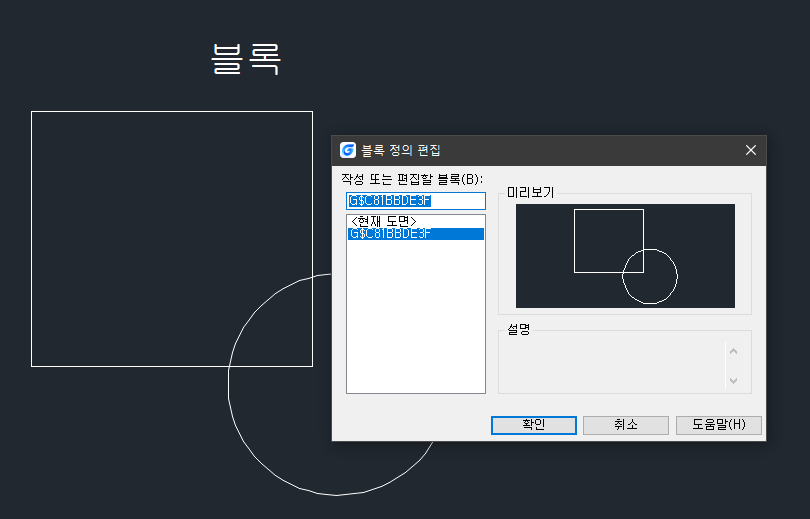

< 블록 정의 편집 창 실행 >

일반적인 방법은 위와 같이 블록을 더블클릭하고 블록 정의 편집 창에서 해당 블록을 선택하고 확인 버튼을 누르는 것이다.

< 블록 편집기 >

확인 버튼을 누르고 나면 위와 같이 블록 편집기 화면으로 전환된다. 이곳에서는 오로지 본인이 선택한 블록만 보이기 때문에 다른 객체들을 참조하면서 블록을 편집할 수 없다.

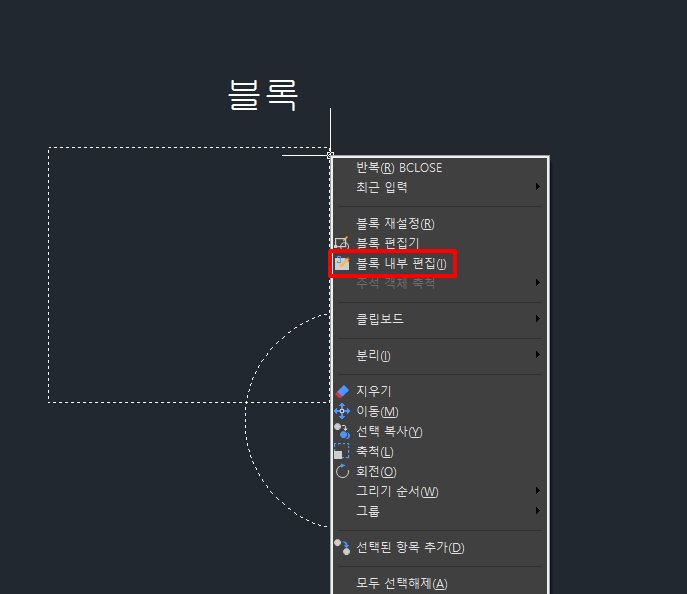

< 블록 내부 편집 기능 >

하지만 블록 객체를 선택하고 마우스 우클릭을 하면 나타나는 드롭다운 메뉴에서 블록 내부 편집을 선택하면 다른 객체들을 참조하면서 블록을 편집할 수 있다.

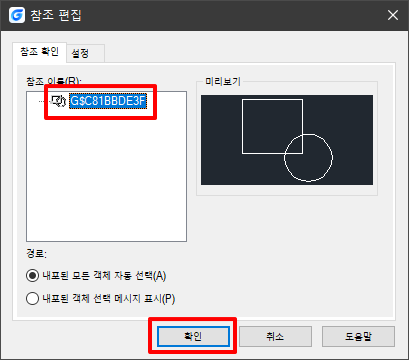

< 참조 편집 창 >

내부 편집 기능을 선택하면 참조 편집 창이 나타난다. 여기서 본인이 참조 편집할 블록을 선택한다. 그리고 하단의 확인 버튼을 누른다.

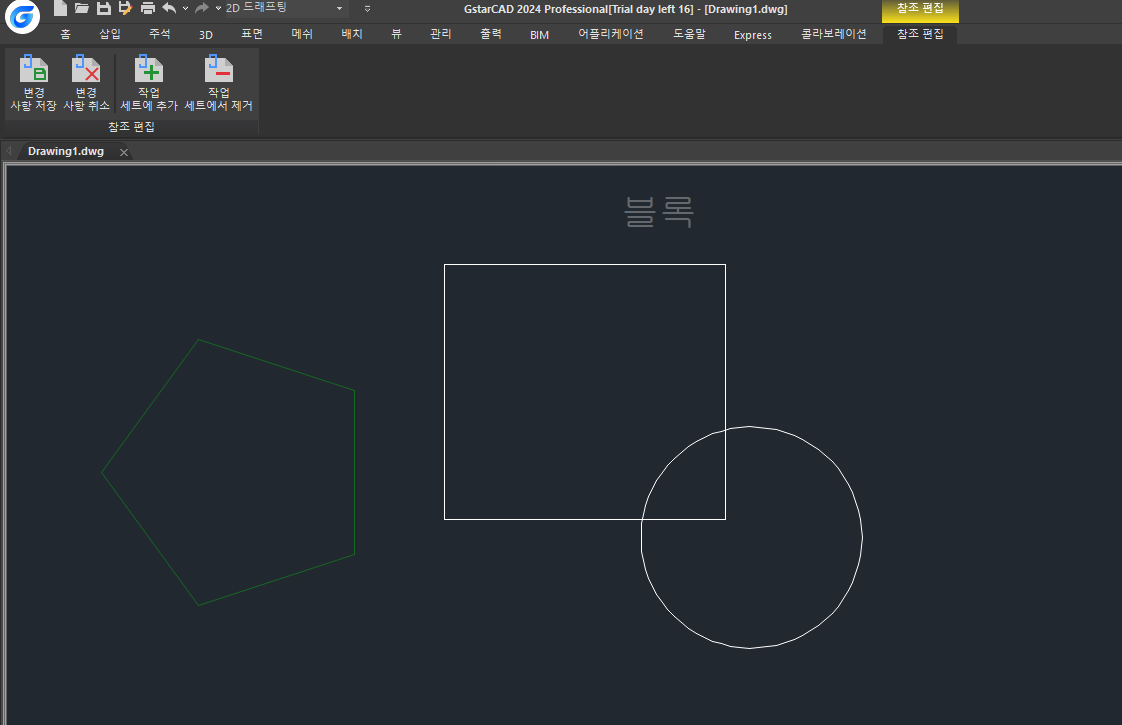

< 참조 편집 화면 >

참조 편집 화면은 다음과 같다. 본인이 편집할 블록 외의 객체도 확인할 수 있다. 그리고 다른 객체들은 투명한 모습으로 보이며 오로지 본인이 편집할 객체만 원본 그대로의 모습으로 보인다. 다른 객체들을 참조하면서 블록을 편집할 수 있다.

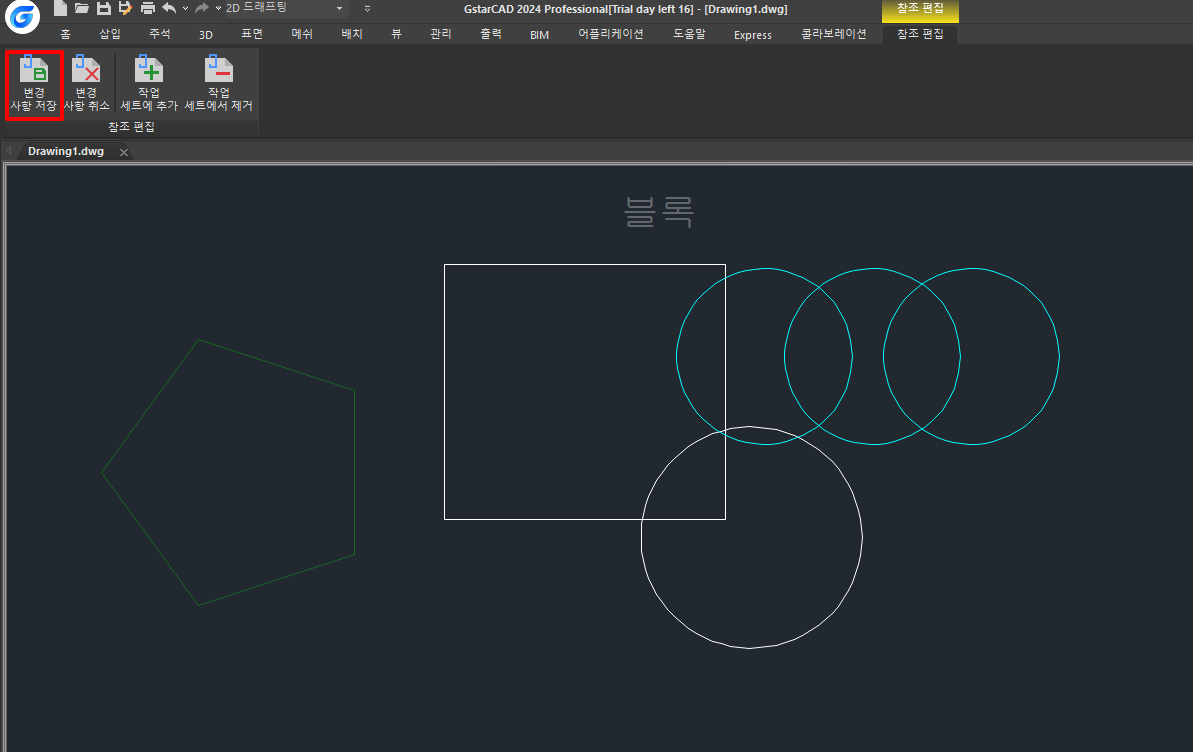

< 참조 편집 변경사항 저장 >

블록을 모두 편집했다면 좌측 상단에 있는 참조 편집 변경사항 저장이라는 버튼을 누른다. 버튼을 누르면 본인이 편집한 내용이 그대로 저장된다.

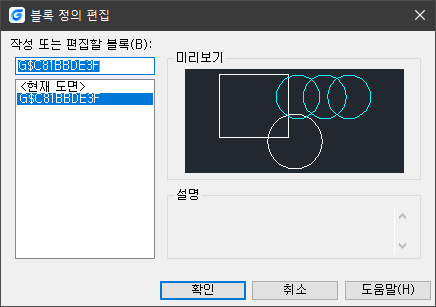

< 블록 편집 내용 확인 >

다시 해당 블록을 더블 클릭해서 블록 정의 편집 창을 실행시켜 보면 편집한 내용이 모두 반영되어 있는 것을 확인할 수 있다.
